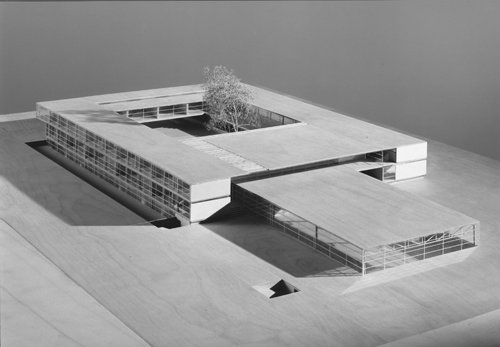

Modellfoto
Modellfoto
AHS Heustadelgasse

Da eine Schule klare räumliche und funktionale Anforderungen stellt, welche durch den hier dargestellten architektonischen Entwurf hervorragend erfüllt werden, ist es eigentlich logisch das sich die Konstruktion trotz der hohen erforderlichen Bearbeitungsintensität dementsprechend zurücknimmt, und der räumlichen Wirkung unterordnet. Ein sehr transparenter Skelettbau mit möglichst wenigen Massivwänden war anzustreben um eine maximale Flexibilität der Grundrissgestaltung, auch für spätere Nutzer, zu ermöglichen. Natürlich ergibt sich dadurch die Problematik der Horizontalaussteifung, welche jedoch mit einigen wenigen Stahlbetonscheiben gelöst werden konnten, ohne die geforderte Flexibilität zu verschlechtern.

Eingangsbereich – Strassentrakt
Dieser Gebäudeteil bildet einen „schwebenden„ Baukörper über dem Eingangsbereich, welcher auf V-förmigen Stützenpaaren aufgeständert ist. Das Konstruktionsprinzip ist ähnlich einer Waage, das heißt die Stahlbetonscheiben in den Klassentrakten liegen auf den Stahlstützen auf und kragen beidseitig aus. Fussboden- und Deckenkonstruktion übernehmen die Druckstab- und Zugbandfunktion. Differenzkräfte aufgrund asymmetrischer Lastfälle werden über die Scheibenwirkung von Fussboden- und Deckenkonstruktion zu den Aussteifungsscheiben geführt, und dort abgeleitet.

3-fach Turnhalle
Die Primärkonstruktion besteht aus aussenliegenden geschweissten Blechträgern. Diese sind so konstruiert, dass sie auch für die Verwahrung der Trennvorhänge geeignet sind. Die Sekundärträger bilden Fachwerke, welche aus Walzprofilen und Flachstählen gefertigt wurden. Der Obergurt des Fachwerkes besteht aus einem I-Profil, welches einerseits am Hauptträger aufliegt und deren Untergurt andererseits als Auflager für die sichtbare Trapezblechuntersicht dient. Das gelochte Trapezblech wurde mit einer Akustikeinlage versehen und diente dann als verlorene Schalung für die Stahlbetonrippendecke.
